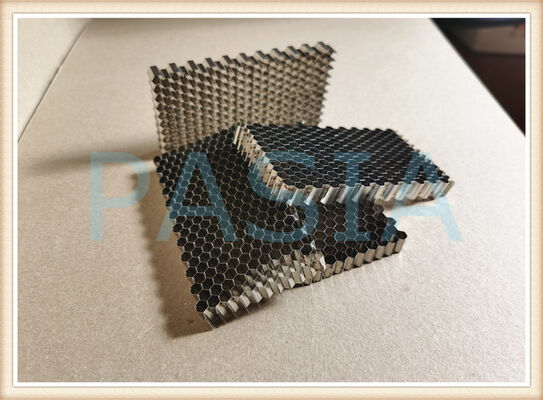

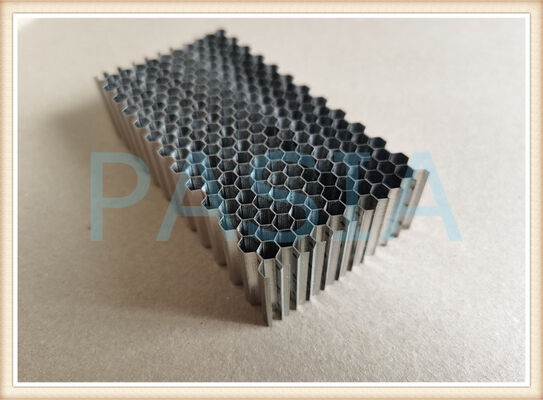

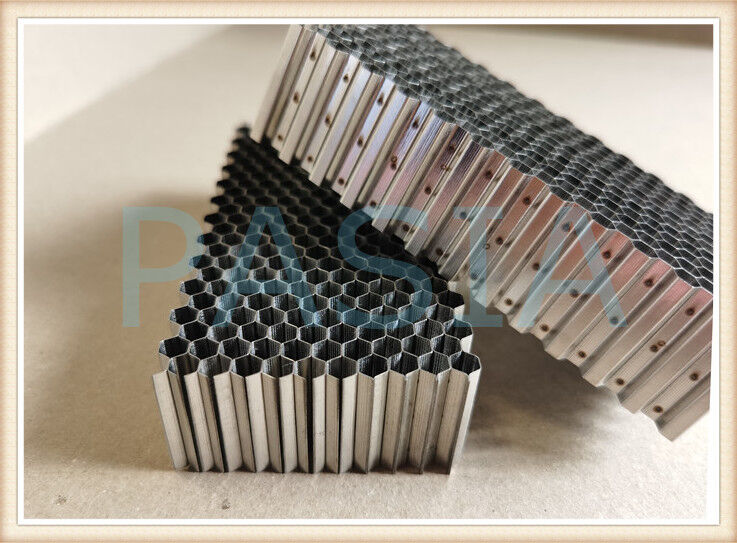

Σφράγιση Ροής Αέρα Συγκολλημένης Κυψέλης Υψηλής Απόδοσης Αντικατάσταση Παραδοσιακής Σφράγισης Λαβυρίνθου

Σφράγιση Ροής Αέρα Συγκολλημένης Κυψελωτής Υψηλής Απόδοσης Αντικατάσταση Παραδοσιακής Σφράγισης Λαβυρίνθου

Η Κυψελωτή Σφράγιση Αέρα Υψηλής Απόδοσης είναι μια λύση σφράγισης αερίου επόμενης γενιάς, σχεδιασμένη για να αντικαταστήσει απευθείας τις συμβατικές σφραγίδες λαβυρίνθου σε αεροκινητήρες, αεριοστρόβιλους, ατμοστρόβιλους και συμπιεστές. Κατασκευασμένη από φύλλο υπερκράματος βάσης νικελίου (όπως Hastelloy X / GH3536) με ακρίβεια διαμορφωμένο σε εξαγωνική κυψελωτή δομή και συγκολλημένο σε κενό σε δακτύλιο στήριξης, αυτή η σφράγιση προσφέρει ανώτερο έλεγχο διαρροών, βελτιωμένη δυναμική σταθερότητα ρότορα και βελτιωμένη συνολική απόδοση στροβίλου.

Σε αντίθεση με τις σφραγίδες λαβυρίνθου που βασίζονται σε πολύπλοκες γεωμετρίες δοντιών για τη δημιουργία αντίστασης ροής, η κυψελωτή σφράγιση αξιοποιεί τη μοναδική κυψελωτή δομή της για να μειώσει την ταχύτητα περιστροφής και να διαχέσει την κινητική ενέργεια της ροής, επιτυγχάνοντας θεμελιωδώς καλύτερη απόδοση σφράγισης με μεγαλύτερη λειτουργική ανθεκτικότητα.

2. Γιατί να αντικαταστήσετε τις σφραγίδες λαβυρίνθου;

Οι σφραγίδες λαβυρίνθου αποτελούν το βιομηχανικό πρότυπο για δεκαετίες λόγω της απλότητας και της αξιοπιστίας τους. Ωστόσο, έχουν εγγενείς περιορισμούς:

Περιορισμός Συνέπεια

Υψηλά ποσοστά διαρροής Μειωμένη απόδοση κινητήρα, αυξημένη κατανάλωση καυσίμου

Ευαισθησία στην εκκεντρότητα Η απόδοση υποβαθμίζεται σημαντικά με σφάλματα εγκατάστασης
Χαρακτηριστικά χαμηλής απόσβεσης Κίνδυνοι δυναμικής αστάθειας ρότορα
Περιορισμοί θερμοκρασίας Επιρρεπείς σε βλάβες σε υψηλές θερμοκρασίες εκκένωσης συμπιεστή
Περιορισμοί διάκενου πτερυγίων Δεν μπορούν να φιλοξενήσουν επαφή άκρων πτερυγίων χωρίς ζημιά

Η κυψελωτή σφράγιση αέρα αντιμετωπίζει άμεσα κάθε έναν από αυτούς τους περιορισμούς, προσφέροντας μια άμεση αντικατάσταση που προσφέρει άμεσες και μετρήσιμες βελτιώσεις απόδοσης.

3. Βασικά Πλεονεκτήματα έναντι των σφραγίδων λαβυρίνθου

3.1 Ανώτερη Μείωση Διαρροών

Έως και 30-70% λιγότερες διαρροές σε σύγκριση με τις συμβατικές σφραγίδες λαβυρίνθου.

· Για μεγάλες σφραγίδες (L > 50 mm), οι κυψελωτές σφραγίδες διαρρέουν περίπου ένα τρίτο λιγότερο από μια τυπική λαβυρινθική
· Οι σφραγίδες λαβυρίνθου με μερικές κυψελωτές επιφάνειες επιτυγχάνουν μείωση του συντελεστή εκκένωσης έως και 39,4%
· Οι μικτές σχεδιάσεις κυψελωτών σφραγίδων παρουσιάζουν βελτιώσεις απόδοσης έως και 19% (λιγότερες διαρροές) σε σύγκριση με ομοιόμορφες κυψελωτές σφραγίδες
· Η γεωμετρία κυψελωτής με ευθεία δόντια μειώνει τις διαρροές κατά ~11%, ενώ οι διατάξεις με κεκλιμένα δόντια αυξάνουν αυτό το ποσοστό στο 21,5%

3.2 Βελτιωμένη Απόδοση Στροβίλου

· Η αντικατάσταση των σφραγίδων λαβυρίνθου με κυψελωτές σφραγίδες οδηγεί σε μείωση διαρροών ~30% και βελτίωση απόδοσης σταδίου κατά 0,6%
· Τα ακτινικά διάκενα μπορούν να μειωθούν από 1,5 mm σε 0,5 mm, αυξάνοντας την απόδοση του κυλίνδρου του στροβίλου κατά περίπου 1% στο αρχικό στάδιο
· Αντίστοιχη αύξηση στην ισχύ εξόδου του συνόλου του στροβίλου

3.3 Ανώτερη Δυναμική Σταθερότητα Ρότορα

· Οι κυψελωτές σφραγίδες έχουν πολύ υψηλότερες τιμές ενεργού απόσβεσης από τις σφραγίδες λαβυρίνθου
· Οι συντελεστές εγκάρσιας αλληλεπίδρασης είναι συγκρίσιμοι με τις σφραγίδες λαβυρίνθου, ενώ η άμεση απόσβεση είναι σημαντικά μεγαλύτερη
· Η κυψελωτή σφράγιση είναι η λιγότερο ευαίσθητη στην εκκεντρότητα μεταξύ όλων των τύπων σφραγίδων
· Η κυψελωτή δομή μειώνει την ανάπτυξη ταχύτητας περιστροφής, μειώνοντας τις αποσταθεροποιητικές δυνάμεις

3.4 Προστασία Πτερυγίων από Τριβή

Η κυψελωτή δομή λειτουργεί ως θυσιαζόμενη στρώση τριβής:

· Κατά την πρώτη εκκίνηση του κινητήρα, τα άκρα των πτερυγίων εισχωρούν απαλά στην κυψέλη, φθείρονται επιτόπου για να σχηματίσουν μια τέλεια αεροστεγή σφράγιση
· Προστατεύει τα ακριβά πτερύγια στροβίλου με κεραμικά άκρα από ζημιές
· Επιτρέπει μικρότερα ακτινικά διάκενα χωρίς κίνδυνο καταστροφικής επαφής πτερυγίου-περιβλήματος
· Ο λόγος γραμμικής φθοράς υλικού σφράγισης προς πτερύγιο είναι 10:1

3.5 Υψηλότερη Θερμοκρασιακή Ικανότητα

· Οι κυψελωτές σφραγίδες είναι ικανές να αντέχουν υψηλότερες θερμοκρασίες
· Οι συμβατικές σφραγίδες λαβυρίνθου είναι επιρρεπείς σε βλάβες σε υψηλές θερμοκρασίες εκκένωσης συμπιεστή
· Η κατασκευή από υπερκράμα βάσης νικελίου (Hastelloy X / GH3536) παρέχει αξιόπιστη λειτουργία έως 900°C μακροπρόθεσμα (1080°C βραχυπρόθεσμα)

3.6 Αποδοτικότητα Κατασκευής

· Η εργασία που απαιτείται για την κατασκευή κυψελωτών σφραγίδων είναι έξι έως οκτώ φορές μικρότερη από αυτή για σφραγίδες λαβυρίνθου με κυψελωτά ένθετα
· Οι σχεδιάσεις σφραγίδων με ορθογώνια κυψέλη μπορούν να αποφέρουν επιπλέον βελτίωση απόδοσης 0,5-1,0%

Προδιαγραφές

Ιδιότητες

Ο συγκολλημένος κυψελωτός πυρήνας, ανεξάρτητα από το υλικό, όπως αλουμίνιο, ανοξείδωτος χάλυβας, χάλυβας, τιτάνιο κ.λπ., έχει καλύτερες μηχανικές ιδιότητες σε σύγκριση με τον κανονικά παραγόμενο κολλημένο κυψελωτό πυρήνα. Έτσι, αποδίδει σημαντικά καλύτερα σε σχέση με τον κοινό κυψελωτό πυρήνα που συνδέεται με κόλλα ως προς την αντοχή, τον μέτρο ελαστικότητας, την αντοχή στη διάβρωση, τη σταθερότητα διαστάσεων κ.λπ. Ωστόσο, γενικά, αυτές οι κρίσιμες μεταβλητές απόδοσης θα πρέπει να αξιολογούνται: υλικό, ροή αέρα και εξασθένηση.

1. Σύνθεση Υλικού

Ο βαθμός ανοξείδωτου χάλυβα θα πρέπει να λαμβάνεται υπόψη σύμφωνα με την πραγματική εφαρμογή. Διαθέσιμα υλικά εκτός από ανοξείδωτο χάλυβα κατόπιν αιτήματος. Ακολουθούν οι παράμετροι που πρέπει να αξιολογηθούν:

Ανθεκτικότητα

Ο τύπος και ο βαθμός του υλικού είναι η πρώτη πτυχή που πρέπει να αξιολογηθεί, στη συνέχεια η επιμετάλλωση, που συζητείται αναλυτικά αργότερα, μπορεί να βελτιώσει την ανθεκτικότητα.

Βάρος

Το υλικό, η δομή και το πάχος του υλικού μπορούν να επηρεάσουν το συνολικό βάρος του εξαρτήματος.

2. Αντοχή στη διάβρωση

Συνήθως ο ορείχαλκος και ο ανοξείδωτος χάλυβας θα πρέπει να χρησιμοποιούνται σε περιβάλλοντα με εκτοξεύσεις. Η επιμετάλλωση ή οι μη αγώγιμες επιφανειακές επιστρώσεις μπορούν να βελτιώσουν την αντοχή στη διάβρωση για όλους τους τύπους κυψελωτών πυρήνων.

3. Απόδοση Θωράκισης

Διαφορετικές προσφορές υλικών κυψελωτού πυρήνα έχουν διαφορετική ηλεκτρική απόδοση, τόσο λόγω των εγγενών ιδιοτήτων του βασικού υλικού όσο και λόγω των διαφορετικών διαδικασιών κατασκευής που χρησιμοποιούνται κατά τη διαμόρφωση του κυψελωτού πυρήνα. Επομένως, μπορεί να επιτευχθεί διαφορετική απόδοση θωράκισης EMI. Η απόδοση θωράκισης για διαφορετικά υλικά κατατάσσεται ως ορείχαλκος, αλουμίνιο, χάλυβας και ανοξείδωτος χάλυβας. Η επιμετάλλωση μπορεί να βελτιώσει τη θωράκιση του κυψελωτού πυρήνα.

Οι ειδικές απαιτήσεις εξασθένησης μπορούν να καλυφθούν είτε με επιμεταλλωμένα είτε με μη επιμεταλλωμένα κράματα. Η επιμετάλλωση προσθέτει κόστος στο τελικό προϊόν εξαερισμού. Η διαδικασία επιμετάλλωσης για τη βελτίωση της θωράκισης κατατάσσεται ως νικέλιο, κασσίτερος, κασσίτερος-μόλυβδος και ψευδάργυρος.

4. Ροή Αέρα & Εξασθένηση

Η ροή αέρα και η εξασθένηση είναι αντιστρόφως ανάλογες. Άπειρα μεγάλα κυψελωτά κελιά οδηγούν σε άπειρα μικρή εξασθένηση (και αντίστροφα). Συνήθως, ως βασική γραμμή σχεδιασμού, οι απαιτήσεις απόδοσης ροής αέρα υπολογίζονται για να καλύψουν τις ανάγκες θερμικής απόδοσης για τη διάταξη στην οποία θα εγκατασταθεί ο εξαερισμός. Μόλις καθοριστεί η ροή αέρα, μπορούν να αξιολογηθούν η εξασθένηση και άλλες απαιτήσεις. Τα τυπικά μεγέθη κυψελών για κυψελωτούς πυρήνες είναι 1/16", 1/8" και 1/4", με το 1/8" να είναι το πιο συνηθισμένο. Τα τυπικά πάχη είναι 1/4", 1/2" και 1", με το 1/4" να είναι το πιο συνηθισμένο.

Εφαρμογή

• Ευθειαστές και φίλτρα ροής αέρα, νερού και αερίου

• Θωράκιση EMI/RF: επιστημονικά όργανα, ευαίσθητες εγκαταστάσεις και σκλήρυνση.

• Τραπέζια για πίδακες νερού

• Διαχωριστές φωτός

• Δομικά κομμάτια σε ηλεκτρονικά ντουλάπια, αεροσκάφη, αναστροφείς ώσης, ακροφύσια εξαγωγής

• Σφραγίδες κυψελωτών πυρήνων κινητήρων αεροσκαφών και σφραγίδες στροβίλων παραγωγής ενέργειας
