Καινοτόμος Κατασκευαστής Προϊόντων Κυψελωτών και Θέρμανσης MI
Καινοτόμος Κατασκευαστής Προϊόντων Κυψελωτών και Θέρμανσης MI
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Ανοξείδωτο ατσάλι | Συγκόλληση: | Σημειακή συγκόλληση ή Laser |
|---|---|---|---|
| Πάχος υλικού: | 0,08-0,2 χλστ | Μήκος πλευράς κελιού: | 0.8-25 χιλ. |
| Υψος: | 3-250 χλστ | Εφαρμογές: | Ισιωτικό ροής ΑΕΡΑ ΝΕΡΟ Ή ΑΕΡΙΟΥ |
| Βαθμός: | 304, 316 κ.λπ |

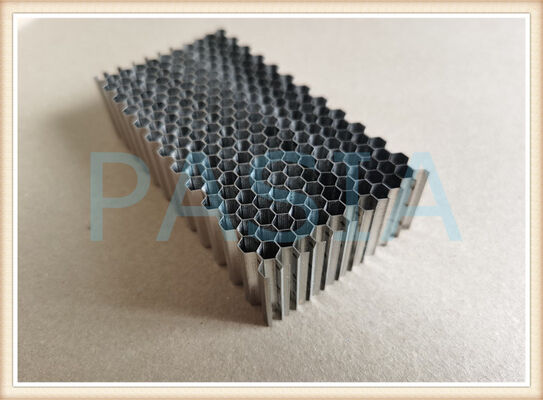

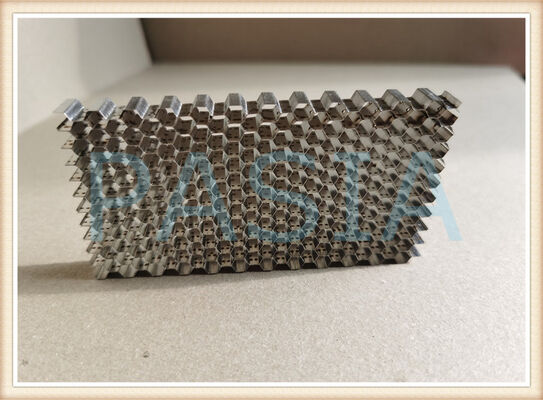

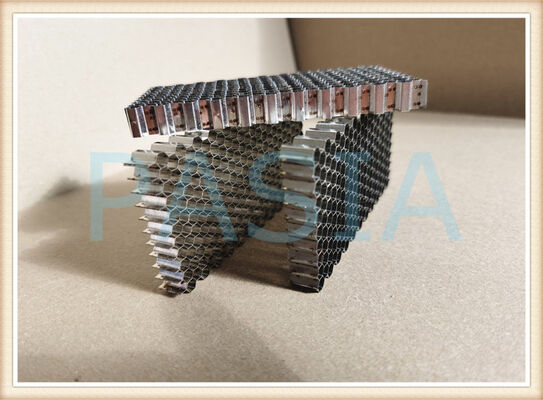

Εξαιρετικά Ανοιχτή Επιφάνεια Χαμηλής Πτώσης Πίεσης Εξαγωνικό Στραβοστρωτήρας Ροής Αέρα από Ανοξείδωτο Χάλυβα για Αεροδυναμικές Δοκιμές σε Αεροσήραγγα
Ο Εξαιρετικά Ανοιχτός Εξαγωνικός Στραβοστρωτήρας Ροής Αέρα από Ανοξείδωτο Χάλυβα με Χαμηλή Πτώση Πίεσης είναι ένα κρίσιμο εξάρτημα ακριβείας, σχεδιασμένο για αεροδυναμικές δοκιμές σε αεροσήραγγα και προηγμένα συστήματα διαχείρισης ροής αέρα. Κατασκευασμένη από υψηλής ποιότητας ανοξείδωτο χάλυβα, αυτή η καινοτόμος συσκευή μετατρέπει την τυρβώδη ροή αέρα σε στρωτή ροή, επιτρέποντας ακριβή μέτρηση και ανάλυση σε απαιτητικά περιβάλλοντα αεροδυναμικής έρευνας.
Εμπνευσμένος από τη φυσική εξαγωνική κυψελωτή δομή των κηρηθρών, ο στραβοστρωτήρας διαθέτει μια σειρά από ευθείες διόδους που διασπούν αποτελεσματικά μεγάλες τυρβώδεις δίνες και ανακατευθύνουν τη ροή αέρα κατά μήκος του άξονα της σήραγγας. Αυτός ο σχεδιασμός διασφαλίζει την εξάλειψη των ταχυτήτων εγκάρσιας ροής και την καταστολή των φαινομένων περιστροφής, παρέχοντας ποιότητα ροής ερευνητικού επιπέδου στην περιοχή δοκιμών.
Βασικά Χαρακτηριστικά
· Υψηλή Ανοιχτή Επιφάνεια (95–99%): Η μοναδική κυψελωτή δομή παρέχει μέγιστη ανοιχτή επιφάνεια 95–99%, επιτρέποντας στον αέρα να περνά με ελάχιστη αντίσταση. Αυτό διασφαλίζει σταθερή ροή αέρα χωρίς να διακυβεύονται οι ρυθμοί ροής.
· Χαμηλή Πτώση Πίεσης: Σχεδιασμένη με λεπτά τοιχώματα κυψελών, η εξαγωνική δομή ελαχιστοποιεί την αντίσταση στη ροή αέρα, διατηρώντας την ενεργειακή απόδοση και μειώνοντας το συνολικό λειτουργικό κόστος του συστήματος. Σε αντίθεση με τις παραδοσιακές μεθόδους ελέγχου ροής αέρα, αυτός ο σχεδιασμός διατηρεί ελάχιστη πτώση πίεσης, ενώ παρέχει ανώτερη απόδοση ευθυγράμμισης ροής.
· Αντοχή στη Διάβρωση: Κατασκευασμένος από υψηλής ποιότητας ανοξείδωτο χάλυβα 304 και 316L, ο στραβοστρωτήρας προσφέρει εξαιρετική αντοχή στη σκουριά, την οξείδωση και την περιβαλλοντική υποβάθμιση. Αυτό διασφαλίζει μακροχρόνια ανθεκτικότητα και αξιόπιστη απόδοση ακόμη και σε σκληρά περιβάλλοντα δοκιμών.
· Προσαρμόσιμος Σχεδιασμός: Διατίθεται σε μεγάλη γκάμα προδιαγραφών, συμπεριλαμβανομένων πάχους φύλλου από 0,05 mm έως 0,2 mm και μεγέθους πυρήνα από 0,8 mm έως 30 mm. Προσαρμοσμένες διαστάσεις, σχήματα (ορθογώνια, κυκλικά ή όπως απαιτείται) και επιφανειακές επεξεργασίες (βαφή, επινικέλωση χωρίς ηλεκτρόλυση, βαφή πούδρας) μπορούν να προσαρμοστούν για να καλύψουν συγκεκριμένες απαιτήσεις έργου.
· Θωράκιση EMI & Ηχομόνωση: Η μεταλλική εξαγωνική δομή παρέχει αποτελεσματική θωράκιση ηλεκτρομαγνητικών παρεμβολών (EMI) και εξαιρετικές ιδιότητες μείωσης θορύβου, καθιστώντας την κατάλληλη για ευαίσθητα περιβάλλοντα ηλεκτρονικών δοκιμών.
4. Εφαρμογές
4.1 Τυπικές Θέσεις Εγκατάστασης
· Τμήματα στεγανοποίησης εξαγωνικού στατόρα συμπιεστή
· Συναρμολογήσεις δακτυλίου μπροστινής στεγανοποίησης καυστήρα
· Τμήματα εξαγωνικού εξωτερικού περιβλήματος τουρμπίνας
· Συναρμολογήσεις εξαγωνικού ρότορα τουρμπίνας χαμηλής πίεσης
Σχεδιασμένο για Ακρίβεια – Τεχνικές Προδιαγραφές
Η σειρά προϊόντων μας εξαγωνικών στεγανοποιήσεων υποστηρίζει τις ακόλουθες ευέλικτες προδιαγραφές:
| Παράμετρος | Εύρος Προδιαγραφών |
| Επιλογές Υλικών | Ανοξείδωτος Χάλυβας, Haynes 214, Hastelloy X, Κράμα Υψηλής Θερμοκρασίας, Ανθρακούχος Χάλυβας |
| Μέγεθος Κυψέλης Εξαγωνικού | 0,8 mm – 5,6 mm (0,8 mm, 1,6 mm, 2,0 mm, 3,2 mm, 4,2 mm, 5,6 mm, κ.λπ.) |
| Πάχος Τοιχώματος Κυψέλης | 0,08mm, 0,1mm, 0,13 mm, 0,15 mm, 0,2 mm (προσαρμόσιμο) |
| Μορφές Προϊόντων | Δακτύλιοι, Τμήματα, Λωρίδες, Ορθογώνια Φύλλα κ.λπ. |
| Διαδικασίες Κατασκευής | Αυτόματη Συγκόλληση με Λέιζερ, Συγκόλληση με Κενού κ.λπ. |
Πλεονεκτήματα
| 1 | Πολύ χαμηλή εγκάρσια σύζευξη |
| 2 | Υψηλότερη άμεση απόσβεση από τις στεγανοποιήσεις λαβυρίνθου |
| 3 | Πιο ανεκτικό από τις στεγανοποιήσεις λαβυρίνθου σε περίπτωση επαφής ρότορα-στάτορα |
| 4 | Ποικιλία υλικών διαθέσιμη για να εξυπηρετήσει ένα ευρύ φάσμα εφαρμογών |
| 5 | Ικανότητα να αντέχει υψηλότερες θερμοκρασίες από τις συμβατικές στεγανοποιήσεις λαβυρίνθου |
