Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Χαρτί Para-Aramid | Foil Thinkness: | 0,05, 0,06 ή 0,076 χλστ |
|---|---|---|---|
| Μέγεθος κυττάρου: | 2, 3, 5, 8 χλστ | Σκληρότητα: | H18 |
| Υψος: | Προσαρμοσμένο | Όνομα προϊόντος: | Κυψελοειδής πυρήνας Para-Aramid |

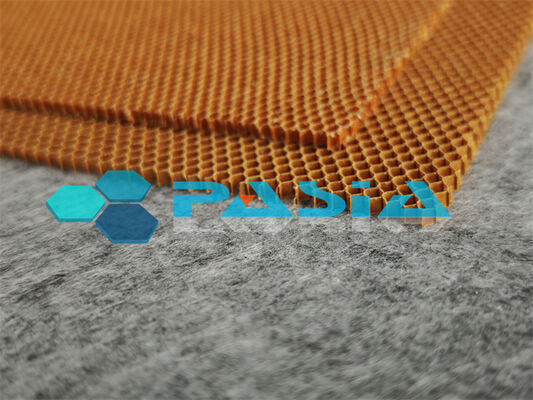

Ελαφρύς Αραμιδικός Πυρήνας Κυψελών για Θερμική Θωράκιση Εξαεριστήρων
Ο Ελαφρύς Αραμιδικός Πυρήνας Κυψελών για Θερμική Θωράκιση είναι ένα υψηλής απόδοσης, μη μεταλλικό υλικό πυρήνα τύπου σάντουιτς, σχεδιασμένο ειδικά για εφαρμογές εξαεριστήρων και θερμικής προστασίας στους τομείς της αεροδιαστημικής, της άμυνας, της αυτοκινητοβιομηχανίας και της βιομηχανίας.
Κατασκευασμένος από χαρτί αραμιδικών ινών (μετα-αραμιδικό ή παρα-αραμιδικό, ισοδύναμο με Nomex® ή Kevlar®) και επικαλυμμένος με ανθεκτική στη θερμότητα φαινολική ρητίνη, αυτός ο πυρήνας κυψελών προσφέρει έναν εξαιρετικό συνδυασμό θερμομόνωσης, δομικής αντοχής και πυρασφάλειας—όλα αυτά με κλάσμα του βάρους μεταλλικών εναλλακτικών λύσεων.
Η εξαγωνική δομή κυψελών—η πιο αποδοτική γεωμετρία της φύσης—κατανέμει ομοιόμορφα τις θερμικές και μηχανικές φορτίσεις, μεγιστοποιώντας παράλληλα τη χρήση του υλικού. Είτε προστατεύει αγωγούς εξαεριστήρων τουρμπίνας, καλύμματα χώρου κινητήρα, είτε βιομηχανικούς σωλήνες υψηλής θερμοκρασίας, αυτός ο πυρήνας παρέχει το θερμικό φράγμα που απαιτεί η εφαρμογή σας χωρίς την επιβάρυνση βάρους των παραδοσιακών λύσεων.
---
2. Πλεονεκτήματα Πυρήνα
2.1 Ανώτερη Θερμική Θωράκιση & Θερμομόνωση
Παράμετρος Τιμή
Θερμική αγωγιμότητα 0.03–0.05 W/m·K (έναντι αλουμινίου 100–200 W/m·K)
Συνεχής θερμοκρασία λειτουργίας -55°C έως +180°C (έως +200°C με προηγμένα συστήματα ρητίνης)
Μέγιστη βραχυπρόθεσμη έκθεση +260°C έως +300°C
Θερμική αντίσταση έναντι υαλοΐνας 20% ελαφρύτερο από εναλλακτικές λύσεις υαλοΐνας
Ο παγιδευμένος αέρας μέσα στις κυψέλες του πυρήνα δημιουργεί ένα αποτελεσματικό μονωτικό φράγμα. Με θερμική αγωγιμότητα περίπου 3.000–6.000 φορές χαμηλότερη από το αλουμίνιο, αυτός ο πυρήνας μειώνει δραματικά τη μεταφορά θερμότητας από τα θερμά εξαρτήματα εξαερισμού στις γειτονικές δομές—προστατεύοντας ευαίσθητο εξοπλισμό, μειώνοντας την απορρόφηση θερμότητας στην καμπίνα και βελτιώνοντας τη συνολική απόδοση του συστήματος.
2.2 Εξαιρετικά Ελαφριά Κατασκευή
Εύρος πυκνότητας 29 – 144 kg/m³ (1.8 – 9.0 lb/ft³)
Βάρος έναντι συμπαγών υλικών Έως και 60% ελαφρύτερο από ισοδύναμες μεταλλικές κατασκευές
Βάρος έναντι υαλοΐνας 20% ελαφρύτερο
Κάθε κιλό που εξοικονομείται στο σχεδιασμό του καλύμματος εξαεριστήρα μεταφράζεται άμεσα σε μεγαλύτερη χωρητικότητα ωφέλιμου φορτίου, εκτεταμένη εμβέλεια και χαμηλότερη κατανάλωση καυσίμου. Σε πυκνότητες τόσο χαμηλές όσο 29 kg/m³, αυτός ο πυρήνας επιτρέπει στους μηχανικούς να επιτύχουν θερμική προστασία χωρίς να θυσιάζουν τους στόχους βάρους.
2.3 Αυτοσβηνόμενη Πυρασφάλεια
Απόδοση Ιδιότητας
Χρόνος αυτοσβέσης < 1 δευτερόλεπτο (μόνο χαρτί NOMEX®)
Συμμόρφωση ευφλεκτότητας FAR 25.853 Παράρτημα F Μέρη I & V
Εκπομπή καπνού Χαμηλός καπνός & χαμηλή τοξικότητα
Διείσδυση φλόγας Ανθεκτικό σύμφωνα με το FAR Μέρος 25 Παράρτημα F
Σε αντίθεση με τον πυρήνα κυψελών αλουμινίου, ο οποίος λιώνει και άγει θερμότητα, ο αραμιδικός πυρήνας μας είναι αυτοσβηνόμενος και δεν υποστηρίζει καύση. Η μήτρα φαινολικής ρητίνης ενεργοποιεί μια αντίδραση απανθράκωσης κατά τη θέρμανση, δημιουργώντας ένα φυσικό φράγμα που διακόπτει την παροχή οξυγόνου και σβήνει τη φλόγα. Αυτή η ενεργή ιδιότητα διακοπής της φωτιάς παρέχει κρίσιμη προστασία σε χώρους κινητήρων και ζώνες εξαερισμού όπου γραμμές καυσίμου, υδραυλικά υγρά και υψηλές θερμοκρασίες δημιουργούν αυξημένους κινδύνους πυρκαγιάς.
2.4 Πρόσθετα Οφέλη Απόδοσης
· Αντοχή στη διάβρωση – Εγγενώς μη μεταλλικό· άνοσο σε γαλβανική διάβρωση, υγρασία και χημική προσβολή
· Διηλεκτρικές ιδιότητες – Εξαιρετικός ηλεκτρικός μονωτής· καμία ηλεκτρομαγνητική παρεμβολή
· Αντοχή σε κρούση – Υψηλή ανθεκτικότητα με καλή αντοχή σε κόπωση και κρούση
· Απόσβεση κραδασμών – Αποτελεσματική ακουστική και δονητική μόνωση
· Δυνατότητα διαμόρφωσης – Καλή δυνατότητα διαμόρφωσης για καμπύλες
Μηχανικές Ιδιότητες του Πυρήνα Κυψελών Nomex
| Μέγεθος κυψέλης (mm)) |
Πυκνότητα (Kg/ m3) |
Επίπεδη αντοχή σε θλίψη(MPa) | Επίπεδες ιδιότητες διάτμησης(Mpa) | ||||
| Καθαρό υλικό πυρήνα | Δομή σάντουιτς | Αντοχή | Μέτρο | ||||
| L | W | L | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Μηχανικές Ιδιότητες του Πυρήνα Κυψελών Nomex 2
| Τύπος πυρήνα | Πυκνότητα ( kg/m3) |
Αντοχή σε θλίψη (Mpa) |
Ιδιότητες διάτμησης L(Mpa) | Ιδιότητες διάτμησης W(Mpa) | |||||||
| Αντοχή | Μέτρο | Αντοχή | Μέτρο | ||||||||
| Τύπος | Ελάχιστο Βιομ. | Τύπος | Ελάχιστο Βιομ. | Τύπος | Ελάχιστο Βιομ. | Τύπος | Ελάχιστο Βιομ. | Τύπος | Ελάχιστο Βιομ. | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(E) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96(E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Εφαρμογή:
Ο Εξαιρετικά Ανθεκτικός Πυρήνας Κυψελών Παρα-Αραμιδίου για Εφαρμογές Υψηλών Απαιτήσεων είναι ένας υψηλής απόδοσης μη μεταλλικός πυρήνας που μπορεί να αντικαταστήσει τα υλικά πυρήνων κυψελών υαλοΐνας και Nomex® για να επιτύχει σημαντικές μειώσεις βάρους χωρίς να θυσιάζει την απόδοση στις περισσότερες εφαρμογές. Οι χρήσεις του πυρήνα κυψελών παρα-αραμιδίου περιλαμβάνουν καταστρώματα σκαφών, γκαλερί αεροσκαφών, δάπεδα, διαχωριστικά, ακμές προσβολής και εκροής αεροσκαφών, ραδοοθόνες, πτερύγια, πάνελ πρόσβασης και πόρτες.
