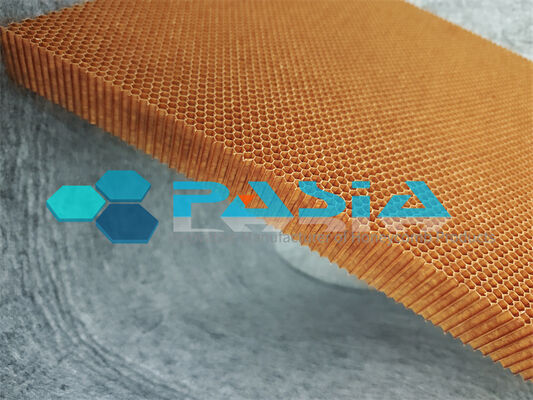

Ελαστικός πυρήνας αραμίδων για τρισδιάστατα μέρη που απαιτούν μόνωση και μη αγωγιμότητα

Ελαστικός πυρήνας αραμίδων για τρισδιάστατα μέρη που απαιτούν μόνωση και μη αγωγιμότητα

1Η Δύσκολη ∆ύναμη Όταν Αποτυγχάνουν οι Πλατικοί Σώροι

Οι παραδοσιακοί άκαμπτοι πυρήνες μέλιτος είναι σχεδιασμένοι για επίπεδα ή απαλά καμπυλωμένα πάνελ, αλλά όταν το σχέδιο σας απαιτεί σύνθετες καμπύλες, στενές ακτίνες, διπλό περίγραμμα κέλυφων, ή βαθιά σχεδιασμένες τρισδιάστατες γεωμετρικές,τυποποιημένη μαντήλα έξι κυττάρων, σχήμα ή κάταγμα κατά τη διάρκεια του σχηματισμού, θέτοντας σε κίνδυνο τη δομική ακεραιότητα και αυξάνοντας τα ποσοστά συντρίψεως.

Ακόμη χειρότερα, αν αυτό το 3D μέρος πρέπει επίσης να απομονώνει από τη θερμότητα ή τους δονήματα και να παραμένει ηλεκτρικά μη αγωγός για διαφάνεια RF ή γαλβανική απομόνωση, οι επιλογές υλικών συρρικνώνονται δραματικά.

Το Flex Core Aramid Honeycomb μας αναπτύχθηκε ειδικά για να λύσει αυτό το τρισδιάστατο ζήτημα: διαμορφώσιμο σε σύνθετα τρισδιάστατα σχήματα, θερμικά/ακουστικά μονωτικό,και εγγενώς μη αγωγός, χωρίς να θυσιάζεται η ελαφριά αντοχή που προσφέρουν οι ίνες αραμίδης.

---

2Τι είναι το Flex Core Aramid Honeycomb;

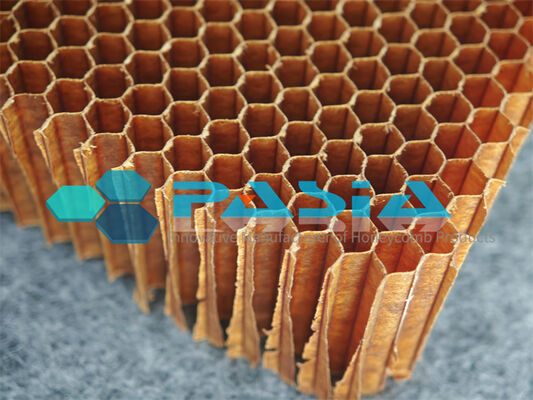

Σε αντίθεση με την τυπική εξάγωνη μέλισσα με άκαμπτα συνδεδεμένες γραμμές κόμβων, το Flex Core διαθέτει ένα ελεγχόμενο, διευρυμένο μοτίβο σύνδεσης κόμβων που επιτρέπει στα κύτταρα να αρθρώνονται και να κοπούν μέσα στο επίπεδο.Αυτή η μοναδική αρχιτεκτονική δίνει στον πυρήνα εξαιρετική ελαστικότητα και συμβατότητα, επιτρέποντάς του να ακολουθεί πολύπλοκα τρισδιάστατα περίμετρα κατά τη διάρκεια των διαδικασιών θερμομόρφωσης ή κενού-bagging, όπως ακριβώς ένα ύφασμα, αλλά με την αντοχή στην συμπίεση ενός δομικού πυρήνα.

Είναι διαθέσιμο σε παραλλαγές υπερ-επεκτάσεως (OX) και χαμηλής πυκνότητας, με συστήματα φαινολικής ή πολυαιμιδικής ρητίνης προσαρμοσμένα στη θερμοκρασία σχηματισμού και το περιβάλλον λειτουργίας.

---

3. Ιδιότητα #1 Υψηλότερη τρισδιάστατη διαμόρφωση για σύνθετες γεωμετρίες

Η τυποποιημένη μέλισσα αντέχει στην κοπή στο επίπεδο, ο ευέλικτος πυρήνας την αγκαλιάζει.

· Ικανότητα σχηματισμού: Επιτυγχάνει σύνθετη καμπυλότητα με ακτίνες τόσο στενές όσο ≥ 3 mm (ανάλογα με την πυκνότητα και το μέγεθος του κυττάρου) χωρίς ρήξη του τοιχώματος του κυττάρου ή τηλεγραφία επιφάνειας.
· Ευελιξία επεξεργασίας: συμβατό με πρέσες θερμής σχηματισμού, σκληρύνωση αυτοκλάβου και τυποποίηση με ταιριασμένο πετσέτα.μείωση των αποβλήτων κοπής έως και 40%.
· Διαμετρική σταθερότητα μετά το σχηματισμό: Η δομή των αρθρωτών κόμβων κλειδώνει στο σχηματισμένο σχήμα κατά την επανόρθωση της ρητίνης, διατηρώντας τα περίμετρα εντός ± 0.5 mm πάνω από μήκος χορδών 1 μέτρου ∙ κρίσιμος για αεροδυναμικές επιφάνειες και ραδόμες που τοποθετούνται με ρεύμα.

Εφαρμογή στον πραγματικό κόσμο: Μονότμημα ελικοπτέρων με καπάκια, σύνθετα καμπυλωτά μονοκακάκια αγωνιστικών αυτοκινήτων,και διπλής καμπυλότητας αεροσκάφη κορυφαία τμήματα ̇ όλα προηγουμένως αδύνατον με τυπική μέλισσα.

---

4Ιδιαίτερο χαρακτηριστικό # 2 Η θερμική και ηχητική μόνωση

Σε 3D σχήμα θύρα ̇ χώροι κινητήρα, θάλαμοι καμπίνας, ή νάκελα εισροές ̇ διαχείριση της θερμότητας και του θορύβου είναι τόσο κρίσιμη όσο και δομική υποστήριξη.

Θερμική μόνωση

· Η αρχιτεκτονική κλειστών κυττάρων (ή μερικώς ανοικτών κυττάρων) παγιδεύει τον στάσιμο αέρα, επιτυγχάνοντας θερμική αγωγιμότητα μόλις 0,035 W/m·K στους 25°C· συγκρίσιμη με τις υψηλής ποιότητας μπουχνίσιμες μόνες.
· Η αραμιδική/φαινολική μήτρα διατηρεί τις μονωτικές της ιδιότητες σε συνεχείς θερμοκρασίες έως και 180°C (αύξηση έως 220°C), αποτρέποντας την απορρόφηση θερμότητας από τα θερμά δέρματα στα ψυχρά δομικά στοιχεία.
· Μειώνει ή εξαλείφει την ανάγκη για ξεχωριστές θερμικές κουβέρτες φραγμού, εξοικονομώντας βάρος και πολυπλοκότητα εγκατάστασης.

Ακουστική / Αμβλύνσεις δονήσεων

· Τα ευέλικτα κύτταρα διαλύουν την ενεργειακή δόνηση μέσω τριβής μικροκλίμακας στις αρθρώσεις των κόμβων, παρέχοντας έναν συντελεστή απώλειας (tan δ) 0,02·0.05 στο εύρος των 500~2000 Hz.
· Ιδανικό για τη μείωση του θορύβου της καμπίνας σε αεροσκάφη, σιδηροδρομικά βαγόνια και θαλάσσια πλοία όπου τα καμπυλωτά προθάλαμνα και τα σχηματισμένα πλαίσια οροφής είναι πρότυπα.

---

5Τεχνολογία # 3 ∆ιαγενής μη αγωγιμότητα (ηλεκτρική και γαλβανική)

Για τα τρισδιάστατα μέρη που στεγάζουν κεραίες, συστήματα ραντάρ ή ευαίσθητα ηλεκτρονικά ̇ ή που συνδέονται με δέρματα από ανθρακονήματα ̇ η μη αγωγιμότητα δεν είναι πολυτέλεια· είναι μια εντολή ασφάλειας και απόδοσης.

Διαφάνεια διηλεκτρικού

· Δηλεκτρική σταθερά (εr): 1,2 ̇ 1,5 (ανάλογα με την πυκνότητα και τη συχνότητα, 1 ̇ 18 GHz).
· Αγγίχτης απώλειας (tan δ): < 0.01, εξασφαλίζοντας ελάχιστη εξασθένιση του σήματος.
· Αυτό καθιστά το Flex Core τον προτιμώμενο πυρήνα για τα 3D ραδόμια, τις κεφαλές κεραίας και τα δορυφορικά αντίστροφα πιάτα, όπου πρέπει να διατηρείται η ακεραιότητα του σήματος σε ένα καμπυλωτό διάφραγμα.

Ηλεκτρική μόνωση

· Αντίσταση όγκου: > 1015 Ω·cm·α πραγματικός ηλεκτρικός μονωτής.
· Αντιστέκεται σε διηλεκτρική διακοπή έως > 20 kV/mm, προστατεύοντας τα ηλεκτρονικά από τόξα ή βραχυκυκλώματα σε περιβάλλοντα υψηλής υψομέτρου ή υψηλής υγρασίας.

Γκαλβανική μόνωση

· Σε αντίθεση με το αλουμίνιο, το Flex Core είναι 100% μη μεταλλικό.χωρίς διαπερατές ευάλωτες στη διάβρωσηΑυτό είναι ιδιαίτερα ζωτικής σημασίας για τα 3D σχήματα των θαλάσσιων προωθητήρων, τα περιβλήματα των υπεράκτιων πλατφορμών και τα καλύμματα των μπαταριών αυτοκινήτων.

Μηχανικές ιδιότητες του πυρήνα του μέλιτος

Μηχανικές ιδιότητες του πυρήνα μέλιτος μανιταριού Nomex 2

Εφαρμογή:

Extremely High Strength Para-Aramid Honeycomb Core For High End Application is a high performance non-metallic core which can replace fiberglass and Nomex® honeycomb core materials to achieve significant weight reductions without sacrificing performance in most applicationsΟι χρήσεις για τις μέλισσες από παρααραμιδικές ίνες περιλαμβάνουν τα κατάστρωμα των πλοίων, τις γαστρονομίες των αεροσκαφών, τα δάπεδα, τους διασταυρώσεις, τις μπροστινές και πίσω άκρες των αεροσκαφών, τους ραδόμους, τα φλαπ, τα πάνελ πρόσβασης και τις πόρτες.
