Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | Αραμιδικό χαρτί | Foil Thinkness: | 0,05, 0,06 ή 0,076 χλστ |
|---|---|---|---|
| Μέγεθος κυττάρου: | 2, 3, 5, 8 χλστ | Επένδυση: | φαινολική ρητίνη |
| Υψος: | Προσαρμοσμένο | Όνομα προϊόντος: | Αραμιδικός πυρήνας κηρήθρας |

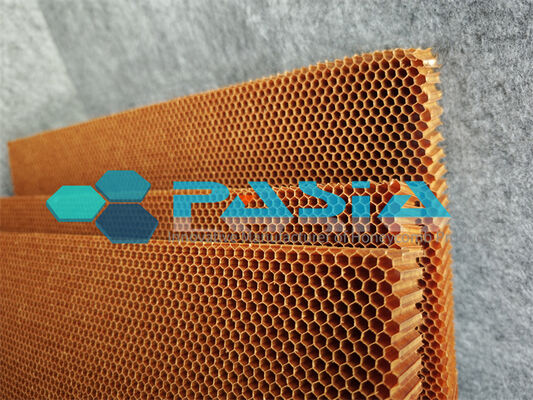

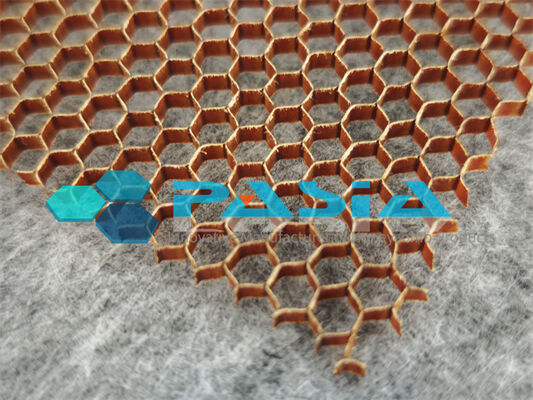

Εξαιρετικά υψηλή ειδική δυσκαμψία Ελαφρύς ισορροπημένη απόδοση Αραμιδική ίνα Nomex Honeycomb Core
Εξαιρετικά υψηλή ειδική δυσκαμψία ελαφριά ισορροπημένη απόδοση Αραμιδική ίνα Nomex Honeycomb Core είναι ένα ενισχυτικό στρώμα για ένα σύνθετο υλικό με δομή σάντουιτς,που παράγεται κυρίως από χαρτί αραμίδηςΑπό τότε που η έννοια των δομών σάντουιτς εμφανίστηκε το 1940, τα βασικά υλικά εξελίχθηκαν μέσω ξύλου balsa, μεταλλικού μέλιτος,υαλοειδήΤο έμβρυο μελιού από χαρτί αραμίδων αντιπροσωπεύει το αποκορύφωμα αυτής της ανάπτυξης.Το πιο αντιπροσωπευτικό προϊόν στην αγορά είναι η μέλισσα από χαρτί μετααραμίδης Nomex®, εφευρέθηκε και εμπορευματοποιήθηκε από τη DuPont τη δεκαετία του 1960.
Η αρχή λειτουργίας βασίζεται στην έννοια του σάντουιτς "I-beam": ο πυρήνας μελιού από αραμίδιο με χαμηλή πυκνότητα τοποθετείται ανάμεσα σε υφάσματα υψηλής αντοχής (καρβοντίνη, γυαλί ίνες,ή μέταλλο) συνδεδεμένα μέσω ταινίας ρητίνης ή με διαδικασίες αυτοκλαβήςΟι υψηλής ανθεκτικότητας φύλλα της επιφάνειας αντέχουν ελαστικά και συμπιεστικά φορτία, ενώ ο πυρήνας μελιού από αραμίτη διατηρεί την απόσταση μεταξύ των φύλλων της επιφάνειας, αντιστέκεται στις δυνάμεις κοπής και παρέχει υποστήριξη.Αυτή η δομή κατανέμει αποτελεσματικά το υλικό μακριά από τον ουδέτερο άξοναΟι δομές σάντουιτς που κατασκευάζονται από μέλι αραμίτης μπορούν να μειώσουν σημαντικά το δομικό βάρος διατηρώντας παράλληλα την ακαμψία.
Ο πυρήνας της μέλιτης αραμίδης παράγεται μέσω μιας διαδικασίας που περιλαμβάνει την εφαρμογή κόλλας, την στοίβαση, τη θερμή πίεση, την επέκταση, την εμποτισμό με ρητίνη, τη θεραπεία και τη φέτα.Η εφαρμογή κόλλας είναι κρίσιμη για την κανονικότητα των κυττάρων και την αντοχή των κόμβων· η ακρίβεια τοποθέτησης της στοίβασης μπορεί να είναι εντός ± 0,05 mm, με αυτόματες ταχύτητες στοίβασης έως 360 φύλλα/ώρα.άμεση καθορισμός της απόδοσης του προϊόντος και της συνέπειας των επιδόσεων.
Μηχανικές ιδιότητες του πυρήνα του μέλιτος
| Μέγεθος κυττάρου μέλιτος (mm)) |
Σφιχτότητα (Kg/m)3) |
Σκληρότητα συμπίεσης (MPa) | Ιδιότητες κούρεσης σε επίπεδα (Mpa) | ||||
| Καθαρό υλικό πυρήνα | Δομή σάντουιτς | Δύναμη | Μοντέλο | ||||
| Α | W | Α | W | ||||
|
1.83 |
48 | 1.8 | 2.28 | 1.38 | 0.79 | 88 | 45 |
| 64 | 3.12 | 3.83 | 1.81 | 1.11 | 100 | 57 | |
|
2.75 |
32 | 0.92 | 1.0 | 0.79 | 0.46 | 66 | 32 |
| 48 | 2.1 | 2.33 | 1.48 | 0.86 | 121 | 54 | |
| 72 | 3.93 | 4.26 | 2.62 | 1.45 | 151 | 65 | |
Μηχανικές ιδιότητες του πυρήνα μέλιτος μανιταριού Nomex 2
| Τύπος πυρήνα | Σφιχτότητα (kg/m3) |
Στάβ.comp.str (Mpa) |
L Ιδιότητες κοπής (Mpa) | W Ιδιότητες κούρεσης ((Mpa) | |||||||
| Δύναμη | Μοντέλο | Δύναμη | Μοντέλο | ||||||||
| Τύπος | Min Ind | Τύπος | Min Ind | Τύπος | Min Ind | Τύπος | Min Ind | Τύπος | Min Ind | ||
| 3.2-29 | 29 | 0.77 | 0.60 | 0.56 | 0.47 | 25.9 | 17.4 | 0.35 | 0.30 | 14.5 | 11.3 |
| 3.2-48 | 48 | 2.35 | 1.92 | 1.22 | 1.03 | 44.5 | 34.5 | 0.73 | 0.61 | 27.1 | 20.9 |
| 3.2-64 | 64 | 3.88 | 3.22 | 1.72 | 1.55 | 61.0 | 54.0 | 0.99 | 0.82 | 34.0 | 25.0 |
| 3.2-80(Ε) | 80 | 6.67 | 4.49 | 1.92 | 1.65 | 66.1 | 52.3 | 1.20 | 0.97 | 43.9 | 36.3 |
| 3.2-80 | 80 | 5.19 | 4.69 | 2.22 | 1.95 | 71.0 | 64.0 | 1.23 | 1.05 | 38.4 | 34.0 |
| 3.2-96 ((E) | 96 | 8.99 | 8.78 | 2.49 | 2.25 | 82.8 | 77.5 | 1.73 | 1.67 | 59.1 | 55.5 |
| 4.8-40 | 40 | 1.63 | 1.46 | 0.95 | 0.92 | 38.0 | 36.3 | 0.55 | 0.52 | 23.9 | 22.5 |
| 4.8-48 | 48 | 2.45 | 1.86 | 1.24 | 1.02 | 41.3 | 34.0 | 0.77 | 0.60 | 30.0 | 18.0 |
| 4.8-72 | 72 | 5.28 | 4.60 | 1.70 | 1.32 | 57.1 | 47.5 | 1.09 | 0.80 | 40.5 | 23.2 |
| 4.8EX-48 | 48 | 2.20 | 1.80 | 0.79 | 0.62 | 20.6 | 16.1 | 0.87 | 0.72 | 42.0 | 34.0 |
Βασικά χαρακτηριστικά
| Χαρακτηριστικά | Λεπτομέρειες |
| Ελαφρύ & υψηλή αντοχή, εξαιρετικά υψηλή ειδική δυσκαμψία | Η πυκνότητα κυμαίνεται από 24 kg/m3 έως 160 kg/m3, ικανοποιώντας διάφορες απαιτήσεις δομικού σχεδιασμού.μέγιστο μέγεθος έως 3900×1850×900 mm. έως και 50% ελαφρύτερο από το αλουμινένιο μέλι του ίδιου όγκου. |
| Εξαιρετική επιβράδυνση της φλόγας και αυτοσβήσιμο | Δεν λιώνει ή στάζει όταν εκτίθεται σε φωτιά, αυτοσβήνει, έχει χαμηλή πυκνότητα καπνού και χαμηλή τοξικότητα, πληροί τα αυστηρότερα πρότυπα πυρκαγιάς στην αεροπορία και στον σιδηροδρομικό τομέα υψηλών ταχυτήτων (συμπεριλαμβανομένης της φλόγας FST ∙καπνός, τοξικότητα). |
| Εξαιρετική αντοχή στο περιβάλλον και στη διάβρωση | Ιδανικό για θαλάσσια, εξωτερικά και υγρά περιβάλλοντα, πολύ ανώτερο από το αλουμινένιο μέλι σε αυτές τις συνθήκες. |
| Μοναδική ανθεκτικότητα και αμβλυντική δόνηση | Απορροφά την ενέργεια συγκρούσεων και δονήσεων, προστατεύοντας τον εσωτερικό εξοπλισμό. Ιδανικό για αεροπορική, στρατιωτική και άλλες δομές που απαιτούν δυναμικό φορτίο. |
| Καλή ηλεκτρομαγνητική διαφάνεια (αποδόσεις ραδόμου) | Ελάχιστη εξασθένιση των σημάτων ραντάρ και μικροκυμάτων, καθιστώντας το ιδανικό για ραδόμους, στεφάνες κεραίων και δομές stealth σε UAVs. |
| Εξαιρετική μηχανική ικανότητα και επισκευαστική ικανότητα στο πεδίο | Εύκολο στη μηχανή και στο σχήμα (συμπεριλαμβανομένων των καμπυλών ή κωνικών μορφών) και επισκευάσιμο στο πεδίο της εργασίας, η τοπική βλάβη μπορεί να διορθωθεί με σχετικά απλές μεθόδους, μειώνοντας σημαντικά το κόστος συντήρησης του κύκλου ζωής. |
| Αποτελεσματική μόνωση από νερό, ήχο, ηλεκτρισμό, θερμότητα | Τα κλειστά κύτταρα αέρα το καθιστούν φυσικό θερμικό και ακουστικό μονωτικό, παρέχοντας ανώτερη θερμική και ακουστική μόνωση. |
Πλεονεκτήματα
| Πλεονεκτήματα | Ειδική απόδοση |
| Ελαφρύ βάρος | 30%-70% μείωση βάρους σε σύγκριση με τα παραδοσιακά μεταλλικά ή στερεά λαμινάτα. 50% ελαφρύτερο από το αλουμινένιο μέλι; βελτιώνει την απόδοση καυσίμου, την εμβέλεια ή το ωφέλιμο φορτίο |
| Εξισορροπημένη Απόδοση | Συνδυάζει ελαφρύ βάρος, υψηλή αντοχή, αντοχή στη φωτιά, αντοχή στη διάβρωση, θερμική/ηχητική μόνωση,και της ηλεκτρομαγνητικής διαφάνειας ̇ λύνει το πρόβλημα των ενιαίων υλικών που δεν μπορούν να ανταποκριθούν σε πολλαπλές απαιτήσεις |
| Συνδυασμό διαδικασιών | Συμβατό με προεπιλογή από ανθρακονήματα, προεπιλογή από γυαλί ίνες, μεταλλικά φύλλα επιφάνειας· κατάλληλο για αυτοκλάβους, τυποποίηση με συμπίεση και άλλες διαδικασίες |
| Καμία γαλβανική διάβρωση | Μη-μεταλλικό, αποφεύγει την γαλβανική διάβρωση όταν έρχεται σε επαφή με δέρματα από ανθρακονήματα |
| Εξαιρετική αντοχή στην κόπωση και την έλξη | Υψηλή αντοχή στην κόπωση, χωρίς κατάρρευση ή παραμόρφωση υπό μακροχρόνιο φορτίο· σταθερή από άποψη διαστάσεων υπό θερμικούς κύκλους και δονήσεις· ανθεκτικότερη από τους αφρούς PMI ή PU |
| Βελτίωση της τοποθέτησης | Εγχώρια χαρτί αραμίτης (π.χ. σειρά YT, σειρά HKD, σειρά PTF) τώρα σε σταθερή παραγωγή, σπάζοντας το μακροπρόθεσμο ξένο μονοπώλιο· σημαντικά μειωμένα κόστη |
| Πλήρης βιομηχανική αλυσίδα | Οι εγχώριες εταιρείες έχουν κατασκευάσει ολοκληρωμένες αλυσίδες από ίνες αραμίδης, παράγοντες μεγέθους, χαρτί αραμίδης, ρητίνη, προπεργκ, έως πυρήνα κουνουπιού και σύνθετα μέρη.η απόδοση πληροί τα πρότυπα Boeing BMS8-124 και Airbus DHS142115ST |
Πεδία εφαρμογής
1 Αεροδιαστημική και Αεροπορία
· Διαρθρωτικά μέρη αεροσκαφών: φτερά, φλαπ, ελατήρια, φερίγγες, ράντομες, κάλυψη κινητήρα, πόρτες καμπίνας, σπαρ, πλευρικά δίκτυα
· Συστήματα εσωτερικού: δάπεδα καμπίνας, δάπεδα φορτίου, πλάγια πλάγια, στρώματα σταθμών αποσκευών, διακοσμητικά μέρη
· Δορυφορικές κεραίες και ραδόματα: χρησιμοποιούνται ευρέως για αντανακλαστήρες δορυφορικών κερατών, αερομεταφερόμενα και επίγεια οχήματα ραντάρ
· Οχήματα εκτόξευσης: κάλυψη πυραύλων κλπ.
· eVTOL / αεροσκάφη χαμηλού υψομέτρου: υπερ- λεπτές πυρήνες (δυναμικότητα τοιχώματος μόνο 0,02 mm)
2 Σιδηροδρομικές μεταφορές
· Διαρθρώσεις αμαξοστοιχιών: στέγες, πλαίσια παραθύρων, ράφια αποσκευών, διαχωριστικά, δάπεδα, γραφεία οδηγού, καλύμματα καταπακτήρων εξοπλισμού
· Εσωτερικά υλικά: εσωτερικά τοιχοπετράδια, ταβάνια, ντουλάπια για τα τρένα υψηλών ταχυτήτων/μετρό πρέπει να πληρούν αυστηρά πρότυπα πυρκαγιάς (π.χ. EN 45545-2)
3 Θαλάσσια και ανοικτή θάλασσα
· Διαρθρώσεις κύτους, εσωτερικά πάνελ διαφράγματος, δομές σάντουιτς στο κατάστρωμα
· Γιατ και αγωνιστικές βάρκες ̇ εξαιρετική αντοχή στο νερό και την αντοχή σε πρόσκρουση
4 Προστατευτικό και Προστατευτικό Εξοπλισμό
· Βαλλιστικά κράνη, θωράκιση σώματος, βαλλιστικές πλάκες
· Οχήματα μεταφοράς πυραύλων, στρατιωτικά καταφύγια
· Κουτί για δορυφορικές κεραίες, στρατιωτικά ραδόματα
5 Αθλητικό εξοπλισμό υψηλής τεχνολογίας
· Σκι αγώνων, σκι νερού, σανίδες σερφ, σανίδες χιονιού
· ρακέτες υψηλής απόδοσης (badminton, τένις)
· Τμήματα αμαξοστοιχίας αυτοκινήτων F1, κάρτες, αγωνιστικά αυτοκίνητα υψηλών επιδόσεων, χιονοκίνητα
6 Νέα Ενέργεια & Κατασκευή
· Κάλυψη νάσελλας ανεμογεννητριών, λεπίδες
· Στήριξη κτιρίων, σάντουιτς για την κατασκευή
· Ακουστικοί πίνακες (αμβλύνσεις δονήσεων βελτιώνουν την ποιότητα του ήχου)
