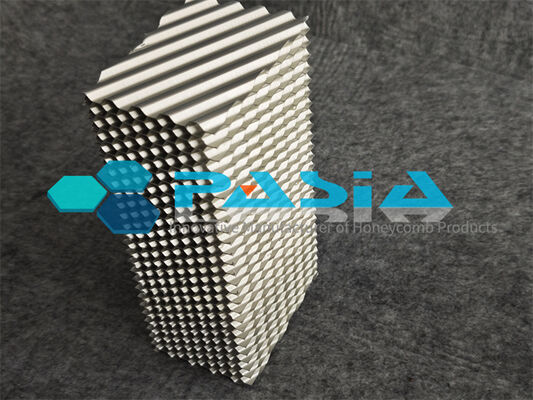

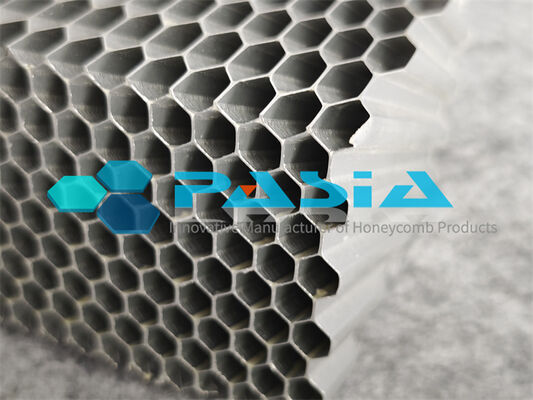

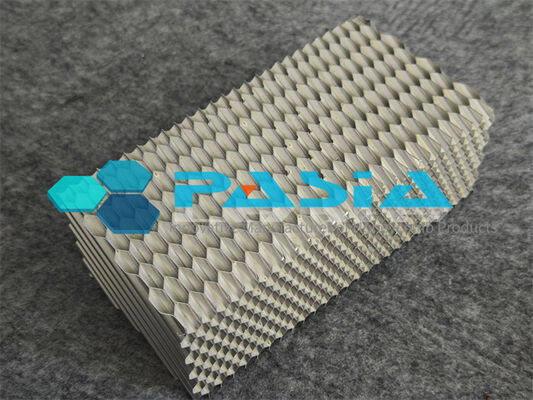

Υψηλότερος λόγος αντοχής προς βάρος, ελάχιστη αντλία και μακρύ χτύπημα, απορροφητική ενέργεια, πυρήνας μελιού από αλουμίνιο

Ανώτερη αναλογία δύναμης-βάρους Ελάχιστη ανάκαμψη και μακρά διαδρομή σύνθλιψης με κηρήθρα αλουμινίου που απορροφά ενέργεια

Ο πυρήνας της κηρήθρας αλουμινίου μας έχει σχεδιαστεί ειδικά για συστήματα παθητικής ασφάλειας και διαχείρισης κρούσης ενέργειας, όπου κάθε γραμμάριο και κάθε χιλιοστό της συντριβής μετράει. Συνδυάζοντας φύλλα κράματος αεροδιαστημικής ποιότητας με αρχιτεκτονική εξαγωνικής κυψέλης με συνδεδεμένο με ακρίβεια, παρέχουμε έναν δομικό πυρήνα που ξεπερνά τους συμβατικούς αφρούς και τα πολυμερή ρυθμιστικά διαλύματα σε τρεις κρίσιμες διαστάσεις:

1. Ανώτερη αναλογία δύναμης προς βάρος

Η εξαγωνική γεωμετρία μετατρέπει το αλουμίνιο λεπτού τοιχώματος σε μια εξαιρετικά άκαμπτη, φέρουσα μήτρα. Σε ίση μάζα, αυτός ο πυρήνας διατηρεί 2–3× υψηλότερες τάσεις οροπεδίου από τις εναλλακτικές πολυμερείς. σε ίση αντοχή, μειώνει το βάρος των συστατικών έως και 40%. Αυτό μεταφράζεται σε ελαφρύτερα συγκροτήματα, χαμηλότερα φορτία τοποθέτησης και μεγαλύτερη ελευθερία σχεδιασμού – ιδιαίτερα πολύτιμο σε συστήματα διαχείρισης ατυχημάτων αυτοκινήτων, αεροδιαστημικής και σιδηροδρομικών μεταφορών.

2. Ελάχιστο ριμπάουντ

Σε αντίθεση με τα ελαστομερή ή τα γεμάτα με αέριο απορροφητές, η κηρήθρα αλουμινίου μας παραμορφώνεται μέσω της ελεγχόμενης, προοδευτικής πλαστικής αναδίπλωσης των τοιχωμάτων των κυττάρων. Η ενέργεια διαχέεται ως μόνιμη πλαστική εργασία, δεν αποθηκεύεται ελαστικά. Η δύναμη ανάκαμψης είναι σταθερά κάτω από το 5 % της μέγιστης δύναμης σύνθλιψης – πρακτικά μηδενική ανάκρουση. Αυτό εξαλείφει τους δευτερεύοντες κινδύνους πρόσκρουσης και απλοποιεί τη ρύθμιση του συστήματος συγκράτησης, επειδή ο πυρήνας απορροφά ενέργεια μία φορά και παραμένει συνθλιμμένος.

3. Long Crush Stroke

Με χρησιμοποιήσιμο λόγο διαδρομής (μετατόπιση σύνθλιψης / αρχικό ύψος) που υπερβαίνει το 75 %, αυτός ο πυρήνας παρέχει μια εξαιρετικά μεγάλη απόσταση επιβράδυνσης. Η δύναμη του οροπεδίου παραμένει σταθερή στο μεγαλύτερο μέρος της διαδρομής, επιτρέποντας ένα σχεδόν ιδανικό προφίλ δύναμης-χρόνου «τετραγωνικού κύματος». Μεγαλύτερη διαδρομή σημαίνει χαμηλότερες επιβραδύνσεις αιχμής για δεδομένη ταχύτητα πρόσκρουσης – άμεσο όφελος για την προστασία των επιβατών και την επιβίωση του ευαίσθητου εξοπλισμού.

4. Αποδοτικότητα απορρόφησης ενέργειας
Ο συνδυασμός υψηλής πίεσης οροπεδίου, μακράς διαδρομής και ελάχιστης ανάκαμψης αποδίδει ογκομετρική απορρόφηση ενέργειας (E_v) τυπικά 8–15 MJ/m³, με απόδοση σύνθλιψης (αναλογία μέσης προς μέγιστη δύναμη) πάνω από 0,85. Κάθε στοιχείο λειτουργεί ως ανεξάρτητη μονάδα απαγωγής ενέργειας, διασφαλίζοντας προβλέψιμη, μη ευαίσθητη στον ρυθμό απόδοση από οιονεί στατικές έως κρούσεις υψηλής ταχύτητας (έως 20 m/s).

---

Τυπικές Εφαρμογές

· Δοκοί προφυλακτήρων αυτοκινήτων, κιβώτια σύγκρουσης και δοκοί πλευρικής πρόσκρουσης
· Κατασκευές υποδαπέδου αεροσκαφών και συσκευές χαϊδεύματος από πλήρωμα ελικοπτέρων
· Σιδηροδρομικά αντι-αναρριχητικά στοιχεία και στοιχεία πρόσκρουσης ζεύξης
· Εξασθένηση πρόσκρουσης μηχανοκίνητου αθλητισμού και φράγματα απορροής
· Βιομηχανικά μηχανήματα και παλέτες προστασίας από πτώση

---

Γιατί να επιλέξετε αυτόν τον πυρήνα;
Δεν είναι απλώς ένα θρυμματιζόμενο πληρωτικό – είναι ένας σχεδιασμένος απορροφητής ενέργειας. Το μέγεθος της κυψέλης, το μετρητή φύλλου και η πυκνότητα του πυρήνα προσαρμόζονται στο συγκεκριμένο παράθυρο δύναμης. Παρέχουμε πλήρεις κάρτες υλικού FEA (LS‑DYNA, PAM‑CRASH, Abaqus) και πρωτότυπες δοκιμές σύνθλιψης για την επικύρωση της απόδοσης πριν από την παραγωγή.

Για μηχανικούς που απαιτούν ελαφριά, προβλέψιμη και μη επαναφερόμενη διαχείριση ενέργειας σε μεγάλη απόσταση σύνθλιψης, αυτός ο κυψελωτός πυρήνας αλουμινίου είναι η λύση αναφοράς. Επικοινωνήστε με την τεχνική ομάδα μας για να συζητήσετε τις απαιτήσεις σας σε ενέργεια από κρούση – παρέχουμε ασφάλεια, εγκεφαλικό επεισόδιο.

Βασικές Προδιαγραφές και Τεχνικές Παράμετροι

Η απόδοση ενός πυρήνα κηρήθρας αλουμινίου που απορροφά ενέργεια καθορίζεται κυρίως από τρεις γεωμετρικές παραμέτρους: πάχος φύλλου, μήκος πλευράς κυψέλης και ύψος πυρήνα. Μεταξύ αυτών, ο λόγος θ = t/b (πάχος φύλλου προς μήκος πλευράς κυψέλης) είναι ο βασικός δείκτης - όσο μεγαλύτερο είναι το θ, τόσο καλύτερη είναι η απόδοση απορρόφησης ενέργειας.

Κοινά Υλικά και Προδιαγραφές

Τα Pasia Honeycomb Energy Absorbers παρέχονται κανονικά σε κατάσταση ολοκλήρωσης της μηχανής στο απαιτούμενο τμήμα μετά την προ- σύνθλιψη από το οποίο τα πρώτα λίγα χιλιοστά του πυρήνα θα έπρεπε να έχουν ήδη συνθλιβεί και με τον τρόπο αυτό μειώνοντας την αρχική κορυφή δύναμης. Η αρχική κορυφή δύναμης είναι υψηλή αλλά για μικρή διάρκεια, μετά την οποία η δύναμη που απαιτείται για την μετατόπιση της κηρήθρας μειώνεται γρήγορα και παραμένει σε σταθερό επίπεδο καθ' όλη τη διάρκεια του συμβάντος. Οι απορροφητές ενέργειας μπορούν να αναπτυχθούν για ειδικές προδιαγραφές έργου ή για σειριακή παραγωγή για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

Τυπικά σενάρια εφαρμογής

Βασικό πλεονέκτημα ειδικού πεδίου εφαρμογής

Σιδηροδρομικές μεταφορές Αντι-αναρριχητικά μπροστινά τρένα υψηλής ταχύτητας / μετρό, μπλοκ απορρόφησης ενέργειας Σταθερή απόδοση δύναμης, υψηλή ειδική απορρόφηση ενέργειας, λειτουργία ελεγχόμενης παραμόρφωσης

Ασφάλεια αυτοκινήτου Μπροστινά φράγματα σύγκρουσης, εξασθενητές φορτηγού (TMA) Ελαφρύ, ελεγχόμενο σκληρό φράγμα

Αεροδιαστημική Πάνελ δαπέδου αεροσκαφών, επενδύσεις φορτίου, μαξιλάρια συστήματος προσγείωσης Υψηλή αναλογία αντοχής προς βάρος, υψηλή απόδοση απορρόφησης ενέργειας

Ναυτικό / ναυτικό Κύτη πλοίων, προστασία ναυτικού διαφράγματος Καλή αντοχή σε κρούση, ελεγχόμενη λειτουργία παραμόρφωσης

Προστασία από εκρήξεις Δοχεία συγκράτησης εκρήξεων, δομές σάντουιτς με προστασία από εκρήξεις Καλή παραμόρφωση, εξαιρετική αντικραδασμική προστασία και απορρόφηση ενέργειας

Δεδομένα δοκιμής

Καμπύλη δοκιμής:
