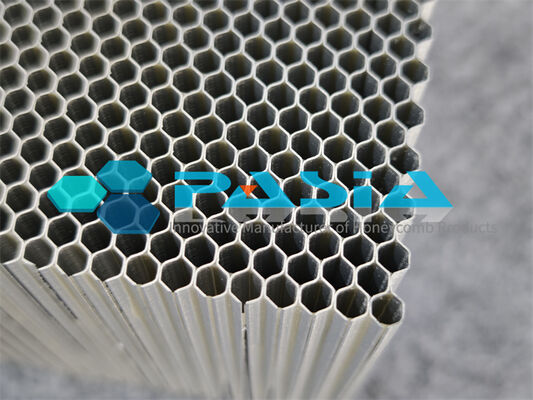

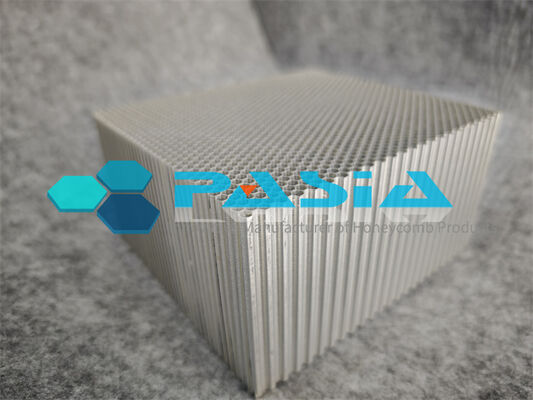

Honeycomb Haynes 214, πάχος 1,0 mm Automatic Laser Welding Seal Σφράγιση αεριοστροβίλου

Honeycomb Haynes 214, πάχος 1,0 mm Automatic Laser Welding Seal Σφράγιση αεριοστροβίλου

1. Υλικές Ιδιότητες

Το Haynes 214 είναι ένα υπερκράμα νικελίου-χρωμίου-αλουμινίου-σιδήρου, ενισχυμένο με μοναδικό μικροκράμα υττρίου. Παρουσιάζει εξαιρετική αντοχή στην οξείδωση σε ακραίες θερμοκρασίες έως και 1260°C, μαζί με εξαιρετική αντοχή στην ενανθράκωση και στη διάβρωση που προκαλείται από το χλώριο. Με πυκνότητα 8,05 g/cm³ και μέτρο ελαστικότητας 217 kN/mm², το Haynes 214 αναγνωρίζεται ευρέως ως ιδανικό υλικό για την κατασκευή δομών στεγανοποίησης κυψελών σε αεριοστρόβιλους.

2. Αυτόματη διαδικασία συγκόλλησης με λέιζερ

Αυτό το προϊόν κατασκευάζεται χρησιμοποιώντας προηγμένη τεχνολογία αυτόματης συγκόλλησης με λέιζερ. Η συγκόλληση με λέιζερ, η οποία χρησιμοποιεί μια δέσμη λέιζερ υψηλής ενεργειακής πυκνότητας ως πηγή θερμότητας, προσφέρει ευδιάκριτα πλεονεκτήματα όπως υψηλή ενεργειακή πυκνότητα, βαθιά διείσδυση, υψηλή απόδοση, ακρίβεια και εξαιρετικό έλεγχο. Το φύλλο Haynes 214 πάχους 1,0 mm διαμορφώνεται με ακρίβεια σε μια συνεχή εξαγωνική κυψελοειδή δομή. Μόνο λίγοι κατασκευαστές παγκοσμίως, εξοπλισμένοι με συγκόλληση κενού και εγκαταστάσεις αυτόματης συγκόλλησης με λέιζερ, μπορούν να επιτύχουν αποτελεσματική μαζική παραγωγή προϊόντων κηρήθρας. Το σύρμα συγκόλλησης 214® RTW™ που παρέχεται από τη Haynes International διαθέτει μια ειδικά επεξεργασμένη επιφάνεια, διασφαλίζοντας την ομαλή τροφοδοσία του σύρματος σε εξοπλισμό αυτόματης συγκόλλησης και μειώνοντας τη φθορά του άκρου επαφής.

3. Αρχή Εργασίας

Η στεγανοποίηση κηρήθρας είναι ένα κρίσιμο στοιχείο ελέγχου ροής σε αεριοστρόβιλους. Η αρχή λειτουργίας του είναι να διατηρεί ένα εξαιρετικά μικρό διάκενο μεταξύ των περιστρεφόμενων δοντιών στεγανοποίησης και της σταθερής επένδυσης κηρήθρας. Οι κυψέλες κηρήθρας μειώνουν σημαντικά τη ροή διαρροής μέσω των επιδράσεων στραγγαλισμού και στροβιλισμού στο ρεύμα αερίου. Κατά τη λειτουργία, εμφανίζεται αναπόφευκτη επαφή τριβής μεταξύ των δοντιών στεγανοποίησης και της κηρήθρας. Η κυψελοειδής δομή Haynes 214 προσφέρει καλή τριβή, περιορίζοντας τα θερμικά φορτία κατά το τρίψιμο και αποτρέποντας τη ζημιά στα δόντια της στεγανοποίησης. Ανάλογα με τη θέση εγκατάστασης, οι στεγανοποιήσεις κηρήθρας ταξινομούνται κυρίως σε στεγανοποιήσεις άκρων, στεγανοποιήσεις διαφράγματος και στεγανοποιήσεις άκρου άξονα.

4. Εφαρμογές

Αυτό το προϊόν χρησιμοποιείται κυρίως σε συγκροτήματα στεγανοποίησης θερμής διατομής αεροκινητήρων, βιομηχανικών αεριοστροβίλων και ατμοστρόβιλων. Οι ειδικές εφαρμογές περιλαμβάνουν στεγανοποιήσεις μύτης λεπίδας για τη μείωση των αεροδυναμικών απωλειών και τη βελτίωση της απόδοσης. Η δομή της κηρήθρας παρέχει επίσης αποτελέσματα αφαίρεσης υγρασίας, προστατεύοντας τις λεπίδες από τη διάβρωση του ατμού. Πέρα από τους αεριοστρόβιλους, οι σφραγίδες κηρήθρας Haynes 214 χρησιμοποιούνται επίσης ευρέως σε ασπίδες φλόγας, καυστήρες, καταλυτικούς μετατροπείς, συστήματα αποτέφρωσης ιατρικών αποβλήτων και άλλες στατικές εφαρμογές όπου η αντίσταση στην οξείδωση είναι κρίσιμη.

5. Υποθέσεις εφαρμογής

Σε ακαδημαϊκή έρευνα, τα υλικά επένδυσης κηρήθρας από φύλλο Haynes 214 συγκολλημένο με μέταλλο πλήρωσης με βάση το νικέλιο BNi‑5 έχουν μελετηθεί συστηματικά για την απόδοση τριβής τους σε υψηλή ταχύτητα. Τα πειράματα δείχνουν ότι η διαδικασία συγκόλλησης επηρεάζει σημαντικά τις μηχανικές ιδιότητες, ειδικά μετά από έκθεση σε υψηλή θερμοκρασία στους 1000°C. Στην πρακτική μηχανική, οι σφραγίδες κηρήθρας από Haynes 214 έχουν εφαρμοστεί με επιτυχία στους κινητήρες των αεροσκαφών U‑2, του ουκρανικού αεριοστρόβιλου GT25000 και των κινεζικών κινητήρων μαχητικών αεροσκαφών J‑10. Με συνεχείς βελτιώσεις στις διαδικασίες μικροσυγκόλλησης με λέιζερ για εξαιρετικά λεπτά υπερκράματα με βάση το νικέλιο, αυτή η τεχνολογία υπόσχεται ακόμη ευρύτερες προοπτικές εφαρμογής σε εξοπλισμό υψηλής τεχνολογίας, όπως αεριοστρόβιλοι.

Σχεδιασμένο για Ακρίβεια – Τεχνικές Προδιαγραφές

Η σειρά προϊόντων μας για σφραγίδες κηρήθρας υποστηρίζει τις ακόλουθες ευέλικτες προδιαγραφές:
